Herstel van een koelwaterleiding na corrosieschade door verzilting.
Een koelwaterleiding had corrosieschade opgelopen doordat het gebruikte kanaalwater steeds zouter werd. De aantasting leidde tot lekkage. Een rubberband rond het lek bood onvoldoende afdichting: de leiding bleef lekken.
De reparatie vond in twee fasen plaats. Tijdens een geplande stop van één dag werd de beschadigde zone plaatselijk hersteld met een oppervlaktetolerante metaalpasta. Later kreeg het leidingdeel een composietversterking met Belzona SuperWrap II en Belzona 1984. Deze tweede fase vond plaats terwijl de leiding in bedrijf was. Het resultaat was een langdurig herstel zonder lekkage, waarbij volledige vervanging van de leiding werd vermeden.
Corrosieschade door zouter kanaalwater
Verzilting vormt een groeiend aandachtspunt voor bedrijven die kanaalwater gebruiken voor koeling en procesdoeleinden. Dit speelt onder meer in de Gentse haven en rond het Kanaal Gent–Terneuzen. Een stijgend zoutgehalte verandert de corrosieve belasting op installaties die met dit water in contact komen.
Bij deze koelwaterleiding had de aantasting uiteindelijk tot lekkage geleid. De aangebrachte rubberband bleek niet voldoende om het lek te stoppen. Er was daarom een andere herstelmethode nodig.
Lees meer over verzilting in de Gentse haven en de gevolgen voor industriële leidingen.
De uitvoering stap voor stap

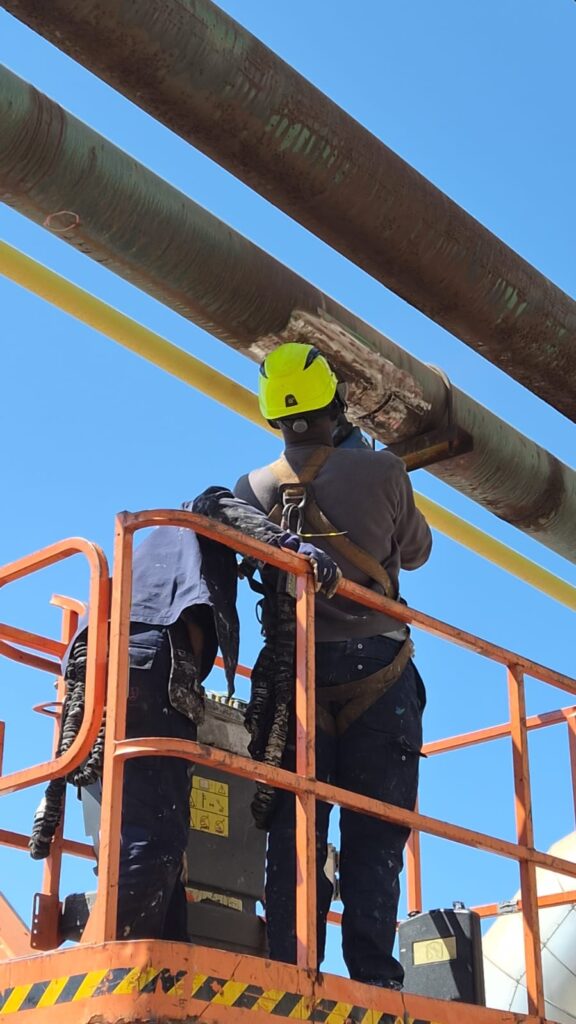

1. De reparatiezone voorbereiden voor herstel
Voor het langdurige herstel werd de zone geschikt gemaakt voor het aanbrengen van de Belzona producten. Dit betekend dat de leiding opgeruwd moest worden, zodat de metaalpasta later er goed aan kan hechten.n.
2. Het beschadigde oppervlak plaatselijk herstellen

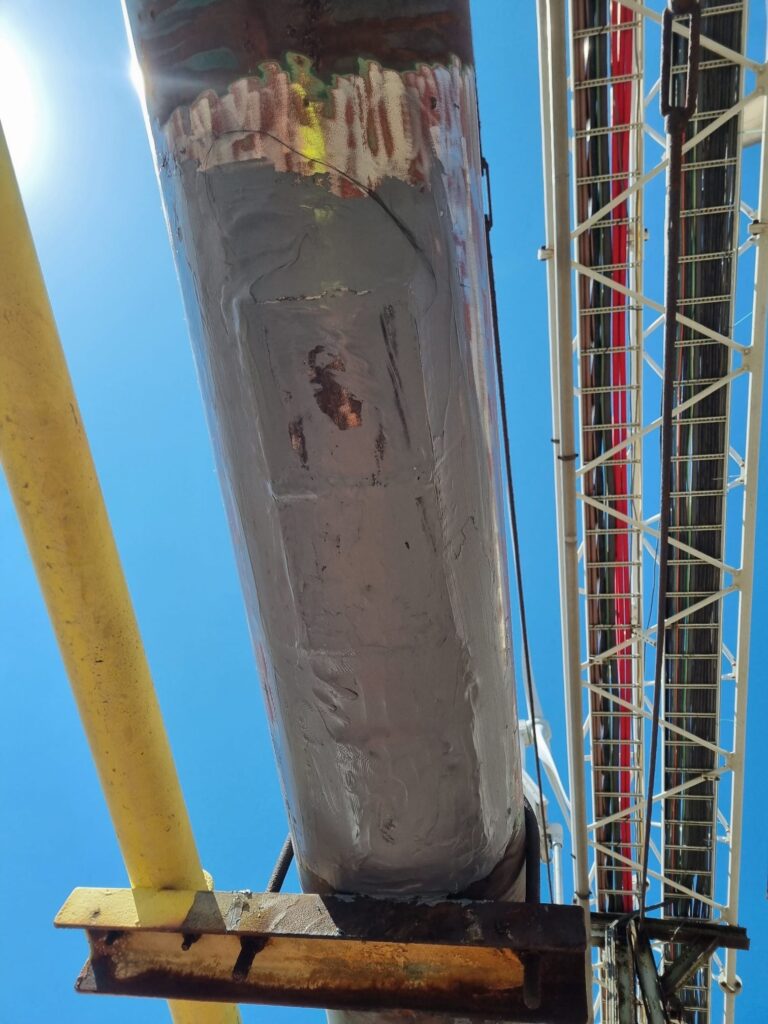

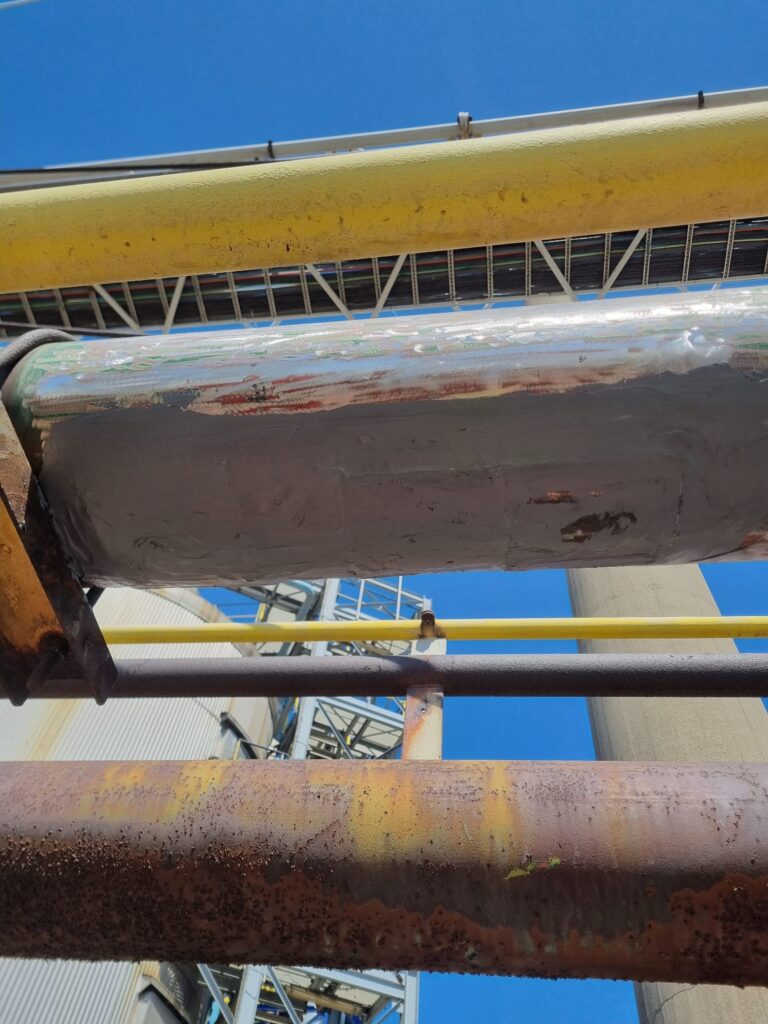

Tijdens een geplande stop van één dag werd de beschadigde zone hersteld met een oppervlaktetolerante metaalpasta. Het materiaal vulde plaatselijke aantastingen en oneffenheden op en herstelde het oppervlakteprofiel.
Door de keuze voor oppervlaktetolerante materialen was geen uitgebreide, speciale oppervlaktevoorbereiding nodig. De voorbereiding werd afgestemd op de eisen van de gebruikte materialen. Een gelijkmatige ondergrond voor de composietwikkeling creëren
Met plaatselijke oppervlakteherstel ontstaat een gelijkmatiger profiel waarop de latere composietwikkeling goed op aangesloten kan worden. De metaalpasta vormde zo de ondergrond voor de versterking met Belzona SuperWrap II.
3. Het versterkingsmateriaal impregneren met Belzona 1984
Het versterkingsmateriaal van Belzona SuperWrap II werd zorgvuldig geïmpregneerd met Belzona 1984. Deze harsvariant is geschikt voor vochtige, natte en onderwateromstandigheden en biedt meer oppervlaktetolerantie dan de andere harsvarianten binnen het systeem.
De hars en de vezelversterking vormen samen de composietwikkeling waarmee het leidingdeel werd versterkt.
4. SuperWrap II aanbrengen terwijl de leiding in bedrijf was
Vervolgens werd het geïmpregneerde versterkingsmateriaal rond de leiding gewikkeld. De banen werden met voldoende overlap aangebracht om een aaneengesloten versterking rond de reparatiezone op te bouwen.
Deze werkzaamheden vonden plaats terwijl de koelwaterleiding in bedrijf was. Voor de latere composietversterking was dus geen aanvullende leidingstop nodig.
5. De composietlagen samenpersen met release film

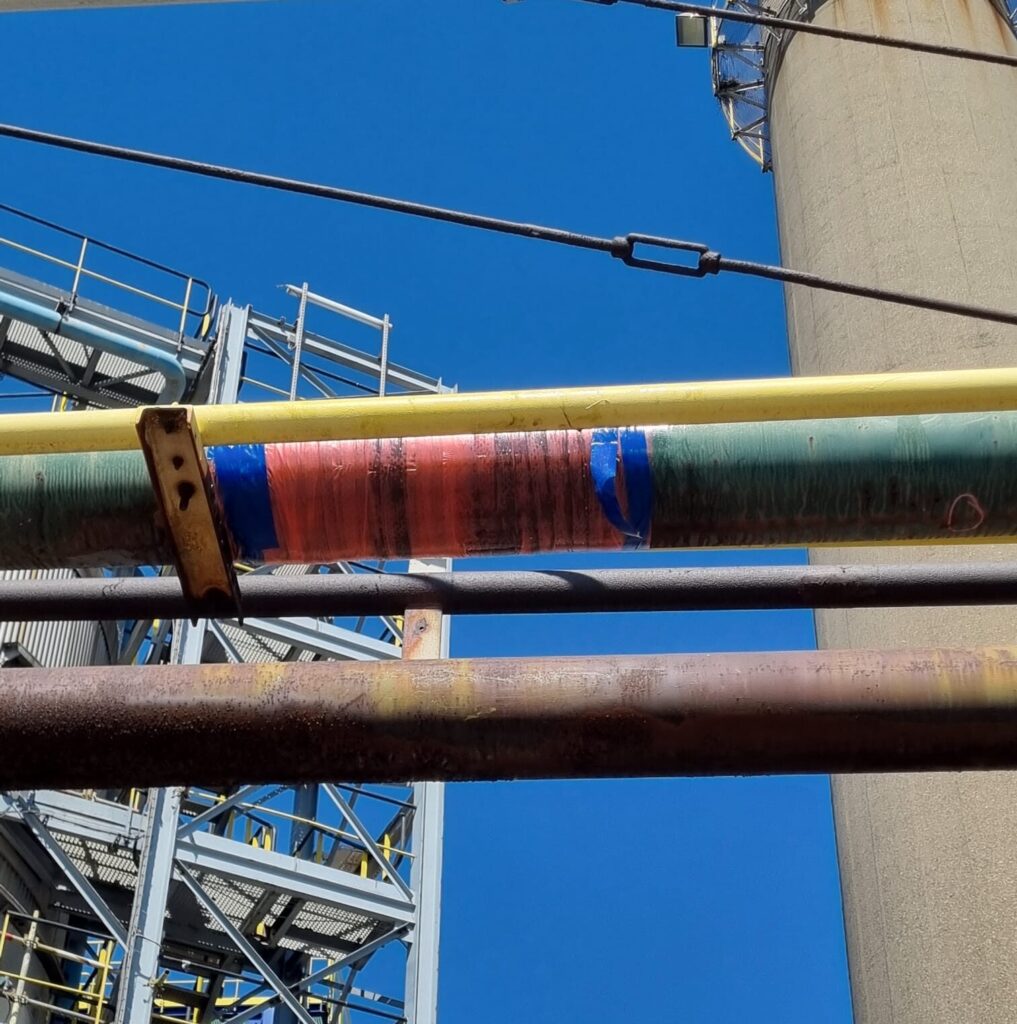

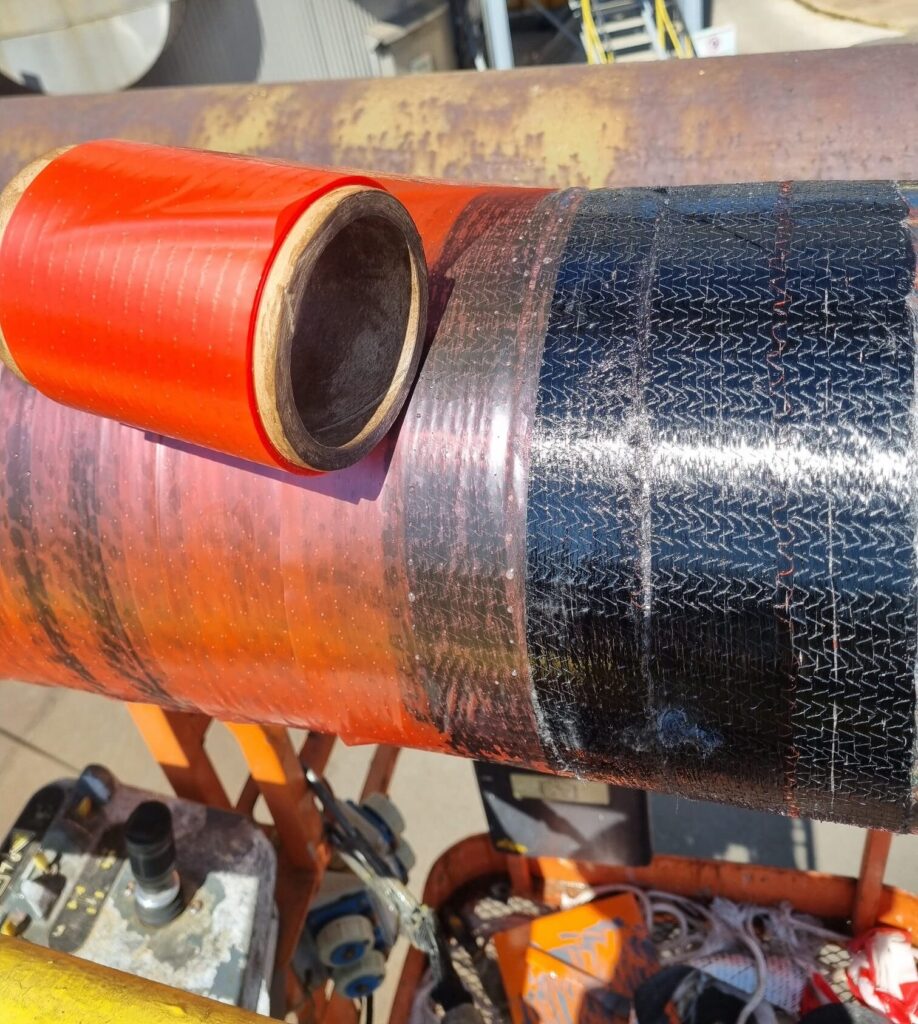

Na het aanbrengen van de wikkeling werd een oranje release film strak rond de reparatie gewikkeld. Deze tijdelijke folie helpt om de met hars geïmpregneerde composietlagen samen te drukken en tijdens het uitharden op hun plaats te houden.

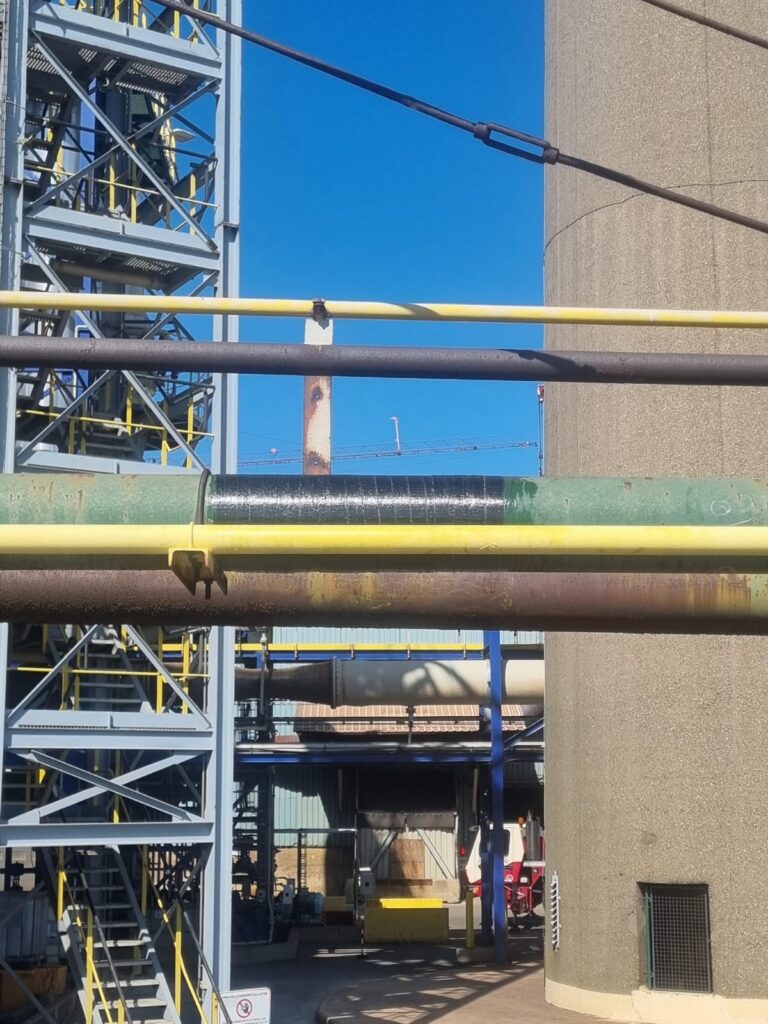

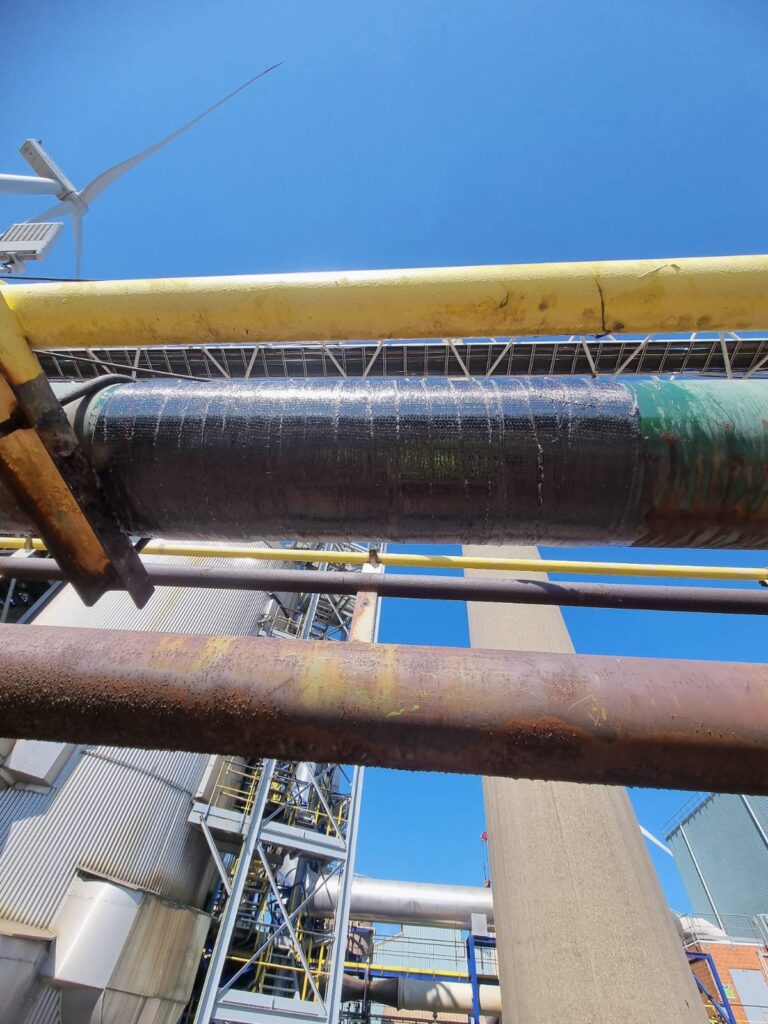

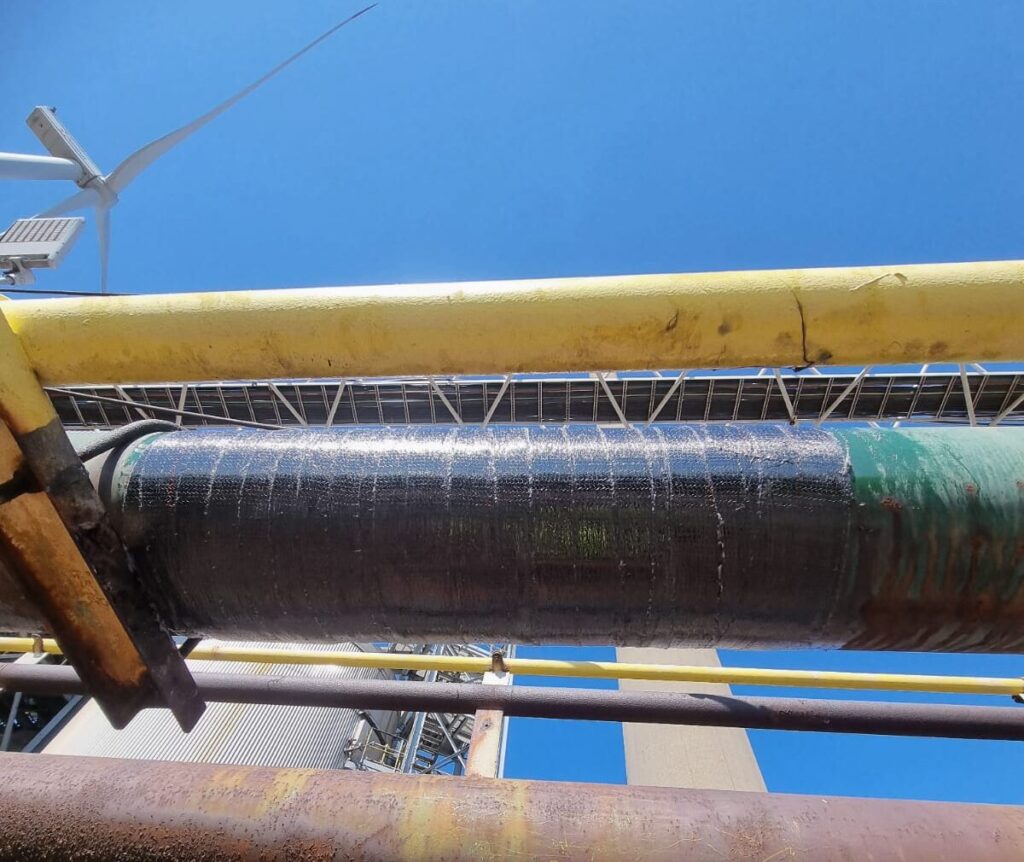

Na uitharding wordt de folie verwijderd. De composietversterking blijft rond de leiding achter, zoals zichtbaar is op de foto’s van de afgewerkte reparatie.
De oppervlaktevoorbereiding, het impregneren en het zorgvuldig opbouwen van de wikkeling komen ook aan bod in onze SuperWrap II-training.
Langdurig herstel zonder volledige vervanging
De combinatie van plaatselijk oppervlakteherstel en SuperWrap II leverde een langdurig herstel op: de leiding lekte niet meer en hoefde niet volledig te worden vervangen. De oppervlaktetolerante materialen en de uitvoering in twee fasen maakten het mogelijk om de reparatie af te stemmen op de beschikbare stop en de omstandigheden op locatie.
De composietoplossing is geschikt voor herstel van leidingwerk dat door zoutwatercorrosie is aangetast. De reparatie verandert het zoutgehalte van het kanaalwater niet; de toestand van het overige leidingwerk blijft daarom een aandachtspunt voor onderhoud en inspectie.
Bekijk ook onze informatie over herstel en bescherming van industriële installaties bij verzilting.
Volledige vervanging van de leiding vermeden
Met het plaatselijke herstel en de SuperWrap II-versterking werd de lekkende koelwaterleiding gerepareerd. De klant kon zo de bestaande leiding behouden en hoefde deze niet volledig te vervangen.
Dit project laat zien hoe plaatselijk herstel en composietversterking een oplossing kunnen bieden wanneer corrosieschade al tot lekkage heeft geleid.
