Renforcement composite d’une cuve de condensats affectée par la corrosion sous isolation
Lors d’un arrêt technique planifié dans une sucrerie, une corrosion importante a été constatée sur la paroi extérieure d’une cuve de condensats. Les dommages étaient dissimulés sous le calorifuge et avaient provoqué une perte d’épaisseur locale de l’acier.
Après inspection, il a été décidé de reconstituer les zones corrodées et de renforcer localement la cuve à l’aide de systèmes Belzona, plutôt que de remplacer l’équipement.
Corrosion sous isolation
La corrosion sous isolation, souvent désignée par l’abréviation anglaise CUI, apparaît lorsque de l’humidité pénètre sous le calorifuge et reste en contact prolongé avec la surface métallique.

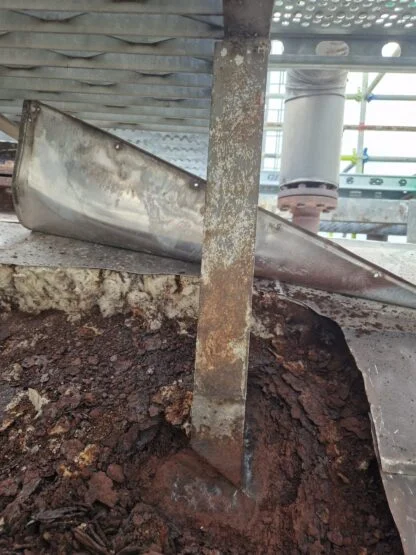

Dans ce cas, l’étanchéité insuffisante de certains éléments d’isolation avait permis à l’eau de pénétrer dans la laine isolante. La corrosion s’était ensuite développée sur la face extérieure de la cuve.
Ce type de dégradation peut rester longtemps invisible. Lorsque l’isolation est encore en place, la diminution de l’épaisseur de la paroi ne peut généralement être constatée qu’au moyen d’une inspection ciblée ou après le retrait du calorifuge.
Inspection de la paroi métallique
Après le retrait de l’isolation, les zones touchées ont été examinées afin de déterminer l’étendue de la corrosion et la perte d’épaisseur.
La méthode de réparation devait remplir plusieurs fonctions :
- reconstituer le profil de la surface métallique ;
- combler les zones présentant des piqûres et des irrégularités ;
- renforcer les parties de la cuve dont l’épaisseur avait diminué ;
- permettre la remise en service pendant l’arrêt technique prévu.
Préparation de la surface
La surface en acier a d’abord été nettoyée et préparée par projection d’abrasif. Un profil de rugosité d’environ 75 µm a été obtenu afin de créer les conditions nécessaires à l’adhérence des matériaux de réparation.
La qualité de la préparation de surface est déterminante pour l’adhérence et les performances d’un système composite appliqué sur de l’acier.
Reconstitution avec Belzona 1111
Les pertes de matière et les irrégularités de la paroi ont été reconstituées avec Belzona 1111 (Super Metal).
Belzona 1111 est un composite époxy bicomposant renforcé par un alliage d’acier au silicium. Il est appliqué et polymérise à température ambiante. Il peut notamment être utilisé pour reconstituer des surfaces métalliques piquées ou usées et pour restaurer le profil de composants en acier.
Dans cette application, le matériau a permis de créer une surface régulière avant la mise en place du renforcement composite.
Renforcement local avec Belzona SuperWrap II
Après la reconstitution du profil, les zones critiques ont été renforcées avec des patchs en Belzona SuperWrap II.
SuperWrap II est un système composite destiné à la réparation et au renforcement de défauts traversants ou de pertes d’épaisseur sur des tuyauteries et des parois de réservoirs. Le système associe une résine polymère à un renfort en fibres afin de transférer les contraintes autour de la zone endommagée.
Une réparation SuperWrap II peut être calculée et appliquée conformément aux normes ISO 24817 et ASME PCC-2. La conception doit notamment tenir compte de la géométrie, de la perte d’épaisseur, des charges, des conditions de service et de la durée de vie demandée. L’application est réalisée par du personnel formé et validé.
Protection de la surface réparée
Après la réalisation du renforcement, la zone a été recouverte de Belzona 5811.
Belzona 5811 est un revêtement époxy bicomposant conçu pour protéger les surfaces métalliques contre la corrosion et l’exposition à différents environnements chimiques. Il forme une barrière entre le support métallique et son environnement.
Contrôle et remise en service
La réparation a été contrôlée après son achèvement. Après approbation de l’application, la cuve a pu être remise en service.
L’intervention a été réalisée pendant l’arrêt technique planifié. Le remplacement complet de la cuve n’a donc pas été nécessaire et aucune interruption imprévue supplémentaire du processus de production n’a été provoquée.
Données techniques du projet
Industrie : industrie alimentaire
Équipement : cuve de condensats
Problème : corrosion sous isolation
Support : acier
Préparation : projection d’abrasif, profil d’environ 75 µm
Reconstitution du profil : Belzona 1111
Renforcement composite : Belzona SuperWrap II
Protection anticorrosion : Belzona 5811
Réalisation : pendant un arrêt technique planifié
