FPA-6 – Renouveler l’étanchéité des joints de dilatation
Les joints de dilatation permettent aux différentes parties d’un sol de bouger les unes par rapport aux autres sans générer de contraintes indésirables dans la structure. Dans le même temps, le joint doit rester suffisamment étanche pour empêcher l’eau, les saletés ou les produits chimiques de pénétrer par l’ouverture.
L’étanchéité flexible d’un tel joint n’a toutefois pas une durée de vie illimitée. Sous l’effet de mouvements répétés, du vieillissement, de la fatigue, d’une attaque chimique ou d’une adhérence insuffisante, le matériau peut progressivement se décoller ou se détériorer. Dans certains cas, l’étanchéité peut même disparaître partiellement ou complètement.
Le System Leaflet FPA-6 de Belzona traite du retrait et du remplacement de ce type d’étanchéité de joint. Une nouvelle étanchéité flexible peut être formée directement dans le joint ou, selon la situation, une bande d’étanchéité préformée peut être collée.
Quand faut-il remplacer l’étanchéité d’un joint de dilatation ?
Un joint défectueux ne se reconnaît pas toujours à un seul type de dommage. Dans certains cas, le matériau d’étanchéité est visiblement fissuré ou décollé ; dans d’autres, le principal symptôme est la pénétration d’eau ou de produits chimiques dans la structure par le joint.
FPA-6 peut notamment être pertinent dans les situations suivantes :
- Matériau d’étanchéité absent ou partiellement disparu
- Décollement de l’étanchéité existante
- Fissures et dommages de fatigue dans le matériau du joint
- Étanchéités vieillies ayant perdu leurs propriétés initiales
- Attaque chimique du mastic d’étanchéité existant
- Ouvertures permettant la pénétration d’eau ou de produits chimiques
- Joints de dilatation horizontaux
- Joints situés sur une surface inclinée
- Joints soumis à des mouvements relativement importants
- Sols sur lesquels le trafic passe au-dessus du joint
- Applications nécessitant le collage d’une bande d’étanchéité préformée
L’état du matériau d’étanchéité n’est pas le seul élément à contrôler. Les bords du joint doivent également être suffisamment intacts. S’ils sont éclatés ou fortement endommagés, Belzona prévoit une méthode de réparation distincte dans FPA-5 afin de les reconstruire avant de renouveler l’étanchéité flexible.
Qu’est-ce qui détermine le choix du nouveau système de joint ?
Un joint de dilatation doit conserver sa capacité de mouvement. Toutes les solutions flexibles Belzona ne peuvent donc pas être utilisées indifféremment pour chaque joint.
Selon FPA-6, le choix du matériau doit notamment tenir compte des éléments suivants :
- Le mouvement attendu du joint
- L’orientation du joint
- L’exposition éventuelle à des produits chimiques
- Le trafic au-dessus du joint
- Le support et l’état des bords du joint
- Le temps de mise en œuvre souhaité
Pour un joint horizontal, on peut par exemple utiliser un système fluide coulé dans l’ouverture préparée. Pour un joint incliné, un matériau de consistance pâteuse est nécessaire afin qu’il reste en place pendant l’application.
De même, un joint soumis à des mouvements relativement importants nécessite d’autres propriétés qu’un joint principalement exposé à une charge chimique.
Comment renouveler une étanchéité de joint existante ?
FPA-6 décrit aussi bien la formation d’une nouvelle étanchéité dans le joint existant que le collage de bandes d’étanchéité préformées.
1. Retirer complètement l’ancien matériau d’étanchéité
La première étape consiste à retirer le matériau d’étanchéité existant. Le fond de joint déjà en place est également retiré.
Si un matériau de remplissage situé derrière ou sous l’étanchéité est saturé d’humidité, il doit lui aussi être enlevé du joint.
Le profil d’origine du joint est ainsi dégagé, ce qui permet d’évaluer l’état des parois et des bords.
2. Préparer les parois du joint pour l’adhérence
Les résidus de l’ancien matériau d’étanchéité peuvent réduire l’adhérence de la nouvelle solution. Les côtés du joint sont donc préparés mécaniquement.
FPA-6 mentionne notamment l’utilisation d’une meuleuse. Sur des nez de joint métalliques, le sablage peut constituer une alternative appropriée.
Sur des bords de joint non métalliques, il faut éviter d’arrondir inutilement la forme d’origine pendant la préparation.
Après cette opération, la poussière et les particules libres sont éliminées du joint, par exemple à l’aide d’un aspirateur ou d’air comprimé.
3. Conditionner le support
Avant l’application du matériau flexible, les surfaces sur lesquelles le système doit adhérer sont conditionnées.
Pour les produits Belzona de la série 2000, FPA-6 mentionne Belzona 2911 ou Belzona 2921 Conditioner. Lorsque Belzona 4521 est utilisé, Belzona 4911 Conditioner est appliqué.
Le conditionneur est appliqué en couche mince sur les surfaces d’adhérence préparées, puis traité conformément aux Instructions For Use correspondantes.
4. Créer la géométrie correcte du joint
Dans le cas d’une étanchéité formée directement dans le joint, un fond de joint en mousse à cellules fermées est installé dans l’ouverture.
Le rapport entre la largeur du joint, le diamètre du fond de joint et la profondeur de pose est important. FPA-6 indique à titre de référence que le diamètre du fond de joint doit être environ 20 % supérieur à la largeur du joint.
La distance entre la partie supérieure du fond de joint et le haut du joint est réglée à environ la moitié de la largeur du joint. Cette disposition permet d’obtenir la géométrie souhaitée pour l’étanchéité flexible.
5. Étancher un joint horizontal
Pour les joints horizontaux, un système Belzona fluide peut être utilisé.
Le matériau est d’abord appliqué contre les parois latérales préparées du joint, puis le reste de l’ouverture est rempli.
La surface est terminée avec une légère concavité. Cette forme concave fait partie de la géométrie décrite dans FPA-6 pour cette méthode de réparation.
6. Étancher un joint incliné
Pour un joint incliné, un élastomère de consistance pâteuse est utilisé.
Le matériau peut être introduit dans le joint au moyen d’un pistolet à cartouche adapté. Pendant le remplissage, il convient de limiter autant que possible l’emprisonnement d’air.
Après remplissage, la surface est mise en forme à l’aide d’un outil approprié. Cette opération permet également de presser fermement le matériau contre le fond et les parois du joint et de créer une finition légèrement concave.
7. Coller une bande d’étanchéité préformée
FPA-6 prévoit également la possibilité de fixer un joint préformé dans l’ouverture.
Les côtés de cette bande d’étanchéité sont d’abord rendus rugueux. Les surfaces concernées du joint et de la bande sont ensuite préparées, conditionnées et recouvertes du matériau Belzona sélectionné.
La bande est ensuite soigneusement positionnée à son emplacement définitif. Une règle droite ou un gabarit peut aider à maintenir un positionnement régulier sur toute la longueur du joint.
Quels produits Belzona sont utilisés dans FPA-6 ?
FPA-6 mentionne plusieurs matériaux Belzona flexibles. Ils diffèrent notamment par leur consistance, leur dureté, leur module, leur allongement et leur temps de mise en œuvre. Ils peuvent ainsi être sélectionnés pour différents types de joints et de sollicitations.
Belzona 2111 – D&A Hi-Build Elastomer
Belzona 2111 est un élastomère de consistance pâteuse présentant une dureté et un module relativement élevés. Dans le System Selector de FPA-6, il est notamment indiqué pour la réalisation de joints inclinés.
Le système mentionne également Belzona 2111 pour les applications susceptibles d’être exposées à des déversements chimiques. Sa consistance pâteuse permet de l’appliquer dans des zones où un produit fluide ne resterait pas suffisamment en place.

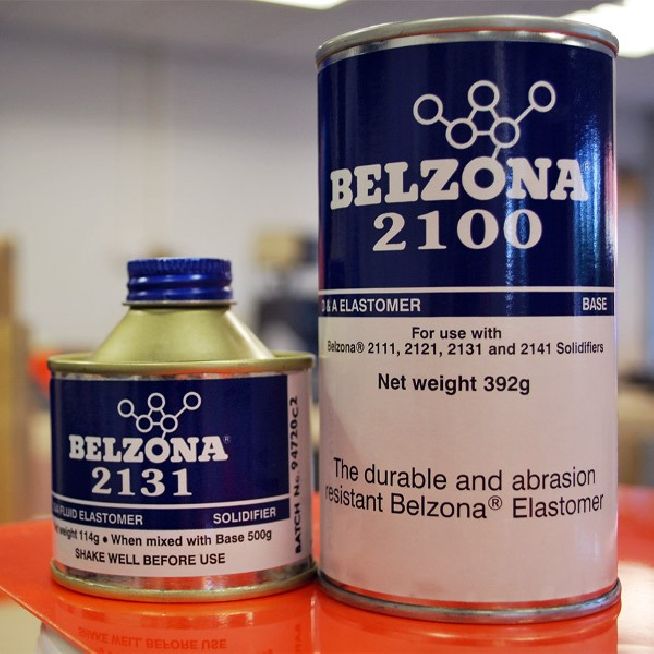

Belzona 2131 – D&A Fluid Elastomer
Belzona 2131 est la version fluide de cette famille d’élastomères et peut donc être coulée dans des joints horizontaux.
FPA-6 le mentionne pour les joints horizontaux ainsi que pour les zones où des déversements chimiques peuvent se produire. Dans le KHIA 5217, ce produit a été utilisé pour réétanchéifier un joint de dilatation défectueux dans un sol d’entrepôt en béton.
Belzona 2211 – MP Hi-Build Elastomer
Belzona 2211 est un matériau flexible de consistance pâteuse, avec une dureté plus faible et un allongement plus élevé que Belzona 2111.
Dans FPA-6, il est donc indiqué non seulement pour les joints inclinés, mais aussi pour les situations dans lesquelles le joint doit pouvoir absorber des mouvements relativement importants.

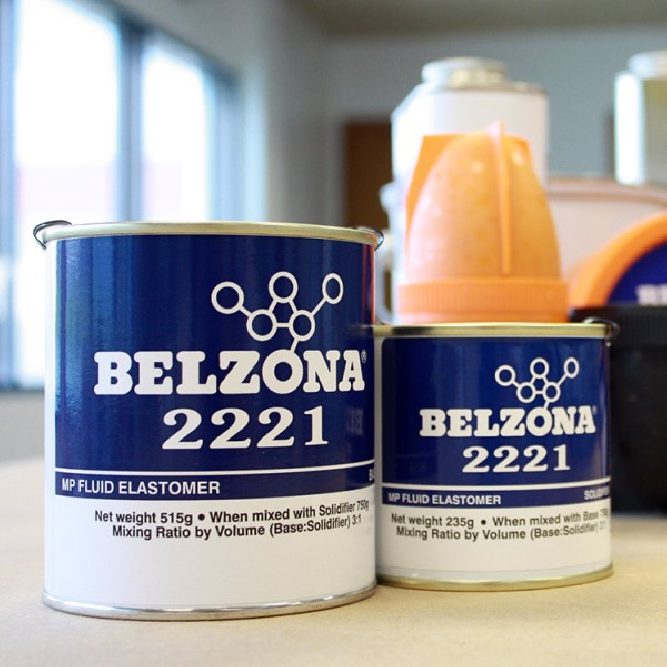

Belzona 2221 – MP Fluid Elastomer
Belzona 2221 est un élastomère fluide utilisé pour les joints de dilatation horizontaux.
Dans la comparaison technique de FPA-6, le matériau présente un allongement élevé et le System Selector le retient pour les applications où des mouvements de joint plus importants sont attendus.

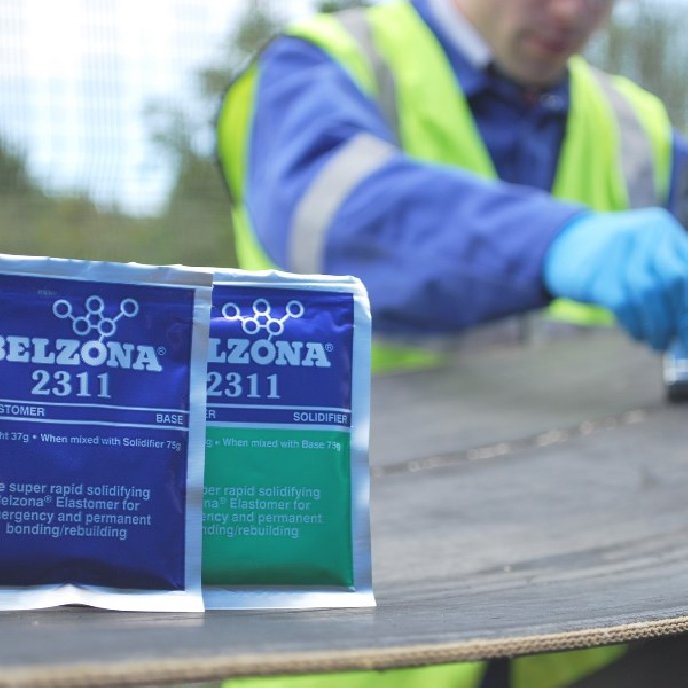

Belzona 2311 – SR Elastomer
Belzona 2311 se distingue principalement par son temps de mise en œuvre court. FPA-6 indique un temps de mise en œuvre d’environ quatre minutes à 15 °C.
Dans le System Selector, le matériau est donc destiné aux réparations locales rapides. Il peut être pertinent lorsqu’une seule partie d’une étanchéité flexible existante doit être réparée et que le temps disponible pour l’intervention est limité.
Belzona 4521 – Magma-Flex Fluid
Belzona 4521 est un matériau flexible fluide présentant une dureté Shore A et un module inférieurs à ceux des produits de la série Belzona 2000 comparés dans le même leaflet.
Dans FPA-6, il est indiqué pour l’étanchéité générale des joints et peut être utilisé sur des joints horizontaux. Pour les surfaces sur lesquelles Belzona 4521 doit adhérer, le leaflet prescrit Belzona 4911 Conditioner.
Belzona 2911 et Belzona 2921
Belzona 2911 et Belzona 2921 sont utilisés comme conditionneurs pour les surfaces sur lesquelles un élastomère Belzona de la série 2000 doit être appliqué.
Leur fonction n’est donc pas de remplir le joint de dilatation, mais de préparer la surface d’adhérence pour le système élastomère sélectionné.
Belzona 4911
Belzona 4911 remplit une fonction de préparation comparable lorsque Belzona 4521 est utilisé.
Le conditionneur est appliqué sur les surfaces auxquelles Belzona 4521 doit ensuite adhérer.
Le choix final du produit doit être déterminé en fonction du mouvement attendu, de la position du joint, de la charge chimique, du trafic et des autres conditions de service.
Exemple pratique : réétanchéification d’un joint de dilatation dans le sol d’un entrepôt
Un exemple pratique de FPA-6 est Belzona Know-How in Action 5217 – Expansion Joints Repaired with Belzona.
Cette réparation a été réalisée en mai 2014 dans un entrepôt à London, en Ontario, au Canada. L’étanchéité existante d’un joint de dilatation dans le sol en béton était défectueuse.
Le problème avait également des conséquences directes sur l’utilisation du sol. Selon le KHIA, la zone concernée avait été interdite aux chariots élévateurs et aux équipements de manutention tant que le joint ne pouvait pas être utilisé normalement.
La réparation a ensuite été réalisée conformément au System Leaflet FPA-6.
Préparation du joint existant
L’ancien matériau de joint a été retiré à la main et à l’aide d’une meuleuse.
Pendant le meulage, un aspirateur a été utilisé simultanément. Cela a fortement limité la quantité de poussière libérée et permis de préparer proprement le béton autour du joint.
La zone d’application a ensuite été masquée.
Conditionnement et nouveau remplissage
Belzona 2911 Elastomer QD Conditioner a été appliqué sur l’ensemble de la zone de joint préparée.
Belzona 2131 D&A Fluid Elastomer a ensuite été coulé dans le joint de dilatation horizontal. Après l’application, le ruban de masquage a été retiré et le nouveau système élastomère a pu durcir.
Selon le KHIA, Belzona 2131 a pu être appliqué dans cette situation sans outil d’application spécialisé. Le cas mentionne également, parmi les propriétés pertinentes du système, sa flexibilité, sa résistance à l’usure, sa résistance mécanique et sa résistance à la dégradation atmosphérique.
Photos de l’application
Les quatre photos du KHIA 5217 montrent le déroulement de la réparation.
Joint de dilatation endommagé avant la réparation
Situation initiale dans le sol de l’entrepôt, où l’étanchéité existante du joint ne remplissait plus sa fonction.

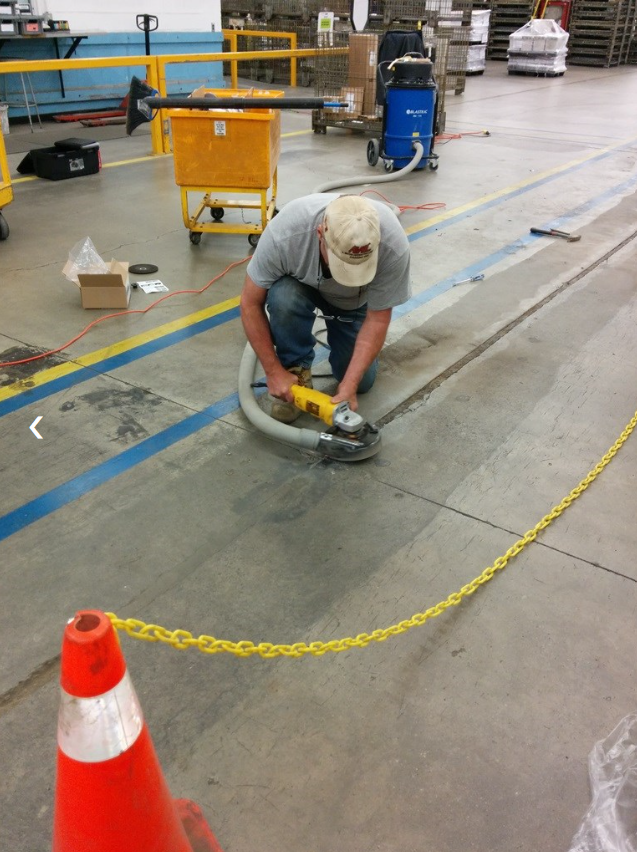

Préparation du joint de dilatation
Le matériau de joint existant est retiré et le support en béton est préparé mécaniquement. Pendant le meulage, la poussière est aspirée directement.

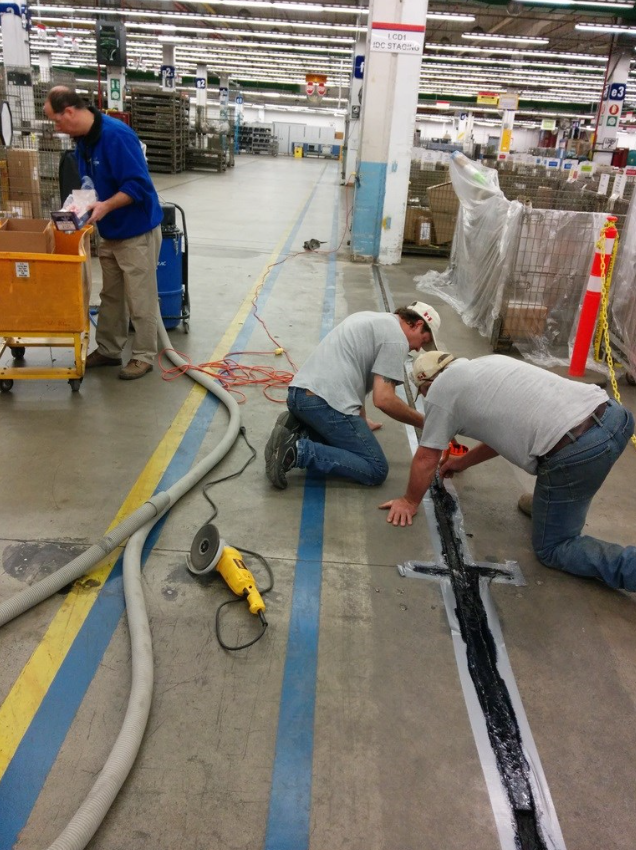

Application de Belzona 2131
Après la préparation et l’application de Belzona 2911, le Belzona 2131 fluide est coulé dans le joint horizontal.

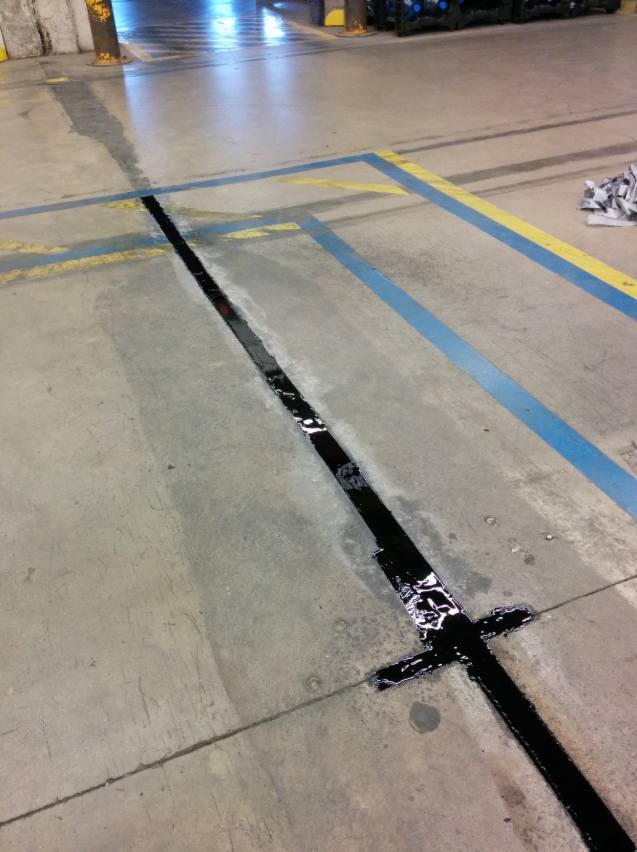

Étanchéité du joint terminée
Le joint de dilatation est à nouveau pourvu d’une étanchéité flexible continue et l’application est terminée.
Pourquoi ne pas simplement remplir à nouveau le joint existant ?
Le bon fonctionnement d’une nouvelle étanchéité de joint dépend de bien plus que du seul matériau flexible appliqué dans l’ouverture.
Des résidus de l’ancien mastic, des parois insuffisamment préparées, une géométrie incorrecte ou des bords de joint endommagés peuvent tous influencer le résultat final. C’est pourquoi FPA-6 accorde une attention particulière au retrait de l’ancienne étanchéité, à la préparation de surface, au conditionnement et au positionnement du fond de joint.
Dans l’application en entrepôt du KHIA 5217, cette préparation complète a été associée à Belzona 2911 et Belzona 2131. L’étanchéité défectueuse existante a ainsi pu être remplacée par une nouvelle solution flexible pour joint.
Autres solutions FPA pour les sols industriels
L’état d’un joint de dilatation peut nécessiter d’intervenir sur d’autres éléments que la seule étanchéité flexible. La série FPA comprend donc également d’autres méthodes de réparation.
- FPA-5 – Réparer les joints de dilatation et les angles de sol, pour les bords de joint endommagés ou éclatés qui doivent d’abord être reconstruits avant de renouveler l’étanchéité.
- FPA-7 – Étancher et protéger les joints de dilatation, pour les situations nécessitant une étanchéité et une protection supplémentaires autour des joints de dilatation.
Vous souhaitez découvrir les autres solutions possibles ? Consultez l’aperçu des System Leaflets Belzona pour la réparation et la protection des sols industriels.
Conseil pour le renouvellement des joints de dilatation
Une étanchéité de joint endommagée peut avoir plusieurs causes. Lors d’une réparation, il faut donc considérer non seulement le défaut visible, mais aussi l’amplitude des mouvements du joint, l’état du support, la charge due au trafic et l’exposition éventuelle à l’eau ou à des produits chimiques.
Vous êtes confronté à une étanchéité fissurée, décollée ou absente dans un joint de dilatation ? Contactez-nous. Nous examinerons avec vous l’état du joint et les sollicitations auxquelles il est soumis afin d’évaluer quel système Belzona convient le mieux à l’application.
